Ποια είναι τα σφάλματα εφαρμογής του πολυκαρβοξυλικού υπερρευστοποιητή;

Ποια είναι τα σφάλματα εφαρμογής του πολυκαρβοξυλικού υπερρευστοποιητή;

(1) Διακυμάνσεις ρυθμού μείωσης του νερού, πρόκληση για έλεγχο στη μηχανική

Στα διαφημιστικά υλικά για πολυκαρβοξυλικούς υπερρευστοποιητές, συχνά τονίζεται η υψηλή μείωση του νερού, με τους ισχυρισμούς για ποσοστά μείωσης του νερού που φτάνουν το 35% ή ακόμη και πάνω από 40%. Ενώ οι εργαστηριακές δοκιμές μερικές φορές επιβεβαιώνουν αυτά τα υψηλά ποσοστά, η πραγματική επί τόπου απόδοση μπορεί να είναι απογοητευτική, μερικές φορές αποδίδοντας ποσοστά μικρότερα από 20%. Ο ρυθμός μείωσης του νερού είναι ένας αυστηρά καθορισμένος όρος, ο οποίος μετράται υπό συγκεκριμένες συνθήκες, σύμφωνα με το πρότυπο GB8076 "Πρόσθετα σκυροδέματος", χρησιμοποιώντας τσιμέντο βάσης, μια καθορισμένη αναλογία ανάμειξης και ελεγχόμενη καθίζηση στα (80+10) ​​mm. Ωστόσο, αυτός ο όρος χρησιμοποιείται συχνά για να αναπαραστήσει το αποτέλεσμα μείωσης του νερού του προϊόντος σε διαφορετικά περιβάλλοντα, γεγονός που συχνά προκαλεί παρεξηγήσεις. Οι πολυκαρβοξυλικοί υπερρευστοποιητές είναι αποδεδειγμένα αποτελεσματικοί σε χαμηλότερες δόσεις, επιτυγχάνοντας υψηλότερους ρυθμούς μείωσης του νερού από άλλους τύπους υπερρευστοποιητών. Ωστόσο, η αποτελεσματικότητα των πολυκαρβοξυλικών υπερρευστοποιητών επηρεάζεται σε μεγάλο βαθμό από τις συνθήκες δοκιμής σε σύγκριση με άλλους υπερρευστοποιητές.

Πρώτον, η αποτελεσματικότητα των πολυκαρβοξυλικών υπερρευστοποιητών εξαρτάται σε μεγάλο βαθμό από τον τύπο και την ποσότητα του τσιμέντου που χρησιμοποιείται στο μίγμα σκυροδέματος. Δοκιμές που πραγματοποιήθηκαν με την ίδια δόση υπερρευστοποιητή αλλά ποικίλες ποσότητες τσιμέντου 330 kg/m³, 350 kg/m³, 380 kg/m³ και 420 kg/m³ απέδωσαν ποσοστά μείωσης του νερού 18%, 22%, 28% και 35 %, αντίστοιχα. Όταν χρησιμοποιήθηκαν διαφορετικοί τύποι τσιμέντου, τα ποσοστά μείωσης του νερού κυμαίνονταν έως και 10%. Δεύτερον, η υψηλότερη περιεκτικότητα σε άργιλο στην άμμο οδηγεί σε χαμηλότερα ποσοστά μείωσης του νερού για πολυκαρβοξυλικούς υπερρευστοποιητές. Η αύξηση της δόσης, όπως γίνεται μερικές φορές με τους υπερρευστοποιητές με βάση τη ναφθαλίνη, δεν είναι τόσο αποτελεσματική για τους πολυκαρβοξυλικούς υπερρευστοποιητές. Σε πολλές περιπτώσεις, η ρευστότητα αποτυγχάνει να ικανοποιήσει τις απαιτήσεις και το σκυρόδεμα αρχίζει να αιμορραγεί. Η καλύτερη λύση είναι να μειώσετε την περιεκτικότητα σε άργιλο. Επιπλέον, ο ρυθμός μείωσης του νερού για πολυκαρβοξυλικούς υπερρευστοποιητές, όπως και άλλοι υπερρευστοποιητές, εξαρτάται από τη διαδικασία ανάμειξης. Η χειροκίνητη ανάμειξη έχει γενικά ως αποτέλεσμα ένα ποσοστό μείωσης του νερού που είναι 2-4% χαμηλότερο από ό,τι με τη μηχανική ανάμιξη. Ο ρυθμός επηρεάζεται επίσης από τον τύπο και τη δοσολογία των συμπληρωματικών υλικών στο σκυρόδεμα. Για μείγματα υψηλών δόσεων, οι πολυκαρβοξυλικοί υπερρευστοποιητές έχουν καλύτερη απόδοση από τους υπερρευστοποιητές με βάση τη ναφθαλίνη.

(2) Υψηλότερες δόσεις υπερρευστοποιητή οδηγούν σε καλύτερα αποτελέσματα μείωσης του νερού

Για τη δημιουργία σκυροδέματος υψηλής αντοχής με χαμηλές αναλογίες νερού-τσιμέντου, οι μηχανικοί συχνά αυξάνουν τη δόση των πολυκαρβοξυλικών υπερρευστοποιητών για βέλτιστη απόδοση. Γενικά, καθώς αυξάνεται η δόση, αυξάνεται και ο ρυθμός μείωσης του νερού. Ωστόσο, πέρα ​​από μια ορισμένη δόση, το αποτέλεσμα μπορεί στην πραγματικότητα να φαίνεται να μειώνεται. Αυτό δεν σημαίνει ότι η αποτελεσματικότητα μείωσης του νερού έχει μειωθεί, αλλά μάλλον ότι έχει εμφανιστεί σοβαρή αιμορραγία, γεγονός που καθιστά δύσκολη την ακριβή μέτρηση της ρευστότητας με την καθίζηση. Για να διασφαλιστεί η συμμόρφωση με τα πρότυπα δοκιμών του προϊόντος, η δοσολογία κατά τη διάρκεια της δοκιμής δεν πρέπει να είναι υπερβολικά υψηλή. Έτσι, οι αναφορές ποιότητας προϊόντων αντικατοπτρίζουν μόνο βασικά δεδομένα, ενώ τα πραγματικά αποτελέσματα εφαρμογής εξαρτώνται από συγκεκριμένες δοκιμές μηχανικής.

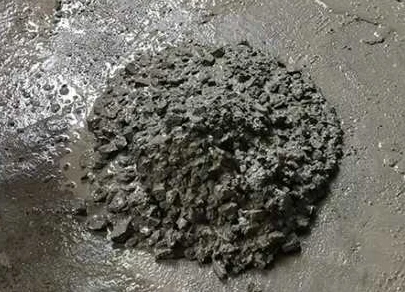

(3) Προβλήματα αιμορραγίας σκυροδέματος με πολυκαρβοξυλικούς υπερρευστοποιητές

Οι συγκεκριμένοι δείκτες εργασιμότητας περιλαμβάνουν συνήθως ρευστότητα, συνοχή και κατακράτηση νερού. Το σκυρόδεμα που παρασκευάζεται με πολυκαρβοξυλικούς υπερρευστοποιητές δεν πληροί πάντα όλες τις απαιτήσεις χρήσης και συχνά παρουσιάζει διάφορα προβλήματα. Επομένως, κατά τη διάρκεια της δοκιμής, όροι όπως "σοβαρή έκθεση σε πέτρες", "αιμορραγία" και "διαχωρισμός" χρησιμοποιούνται συχνά για να περιγράψουν τις ιδιότητες του σκυροδέματος. Τα περισσότερα μείγματα σκυροδέματος με πολυκαρβοξυλικούς υπερρευστοποιητές είναι ιδιαίτερα ευαίσθητα στην περιεκτικότητα σε νερό. Η αύξηση της περιεκτικότητας σε νερό μόνο κατά (1-3) kg/m³ μπορεί να προκαλέσει σοβαρή αιμορραγία, επηρεάζοντας την ομοιομορφία της ροής και οδηγώντας σε ελαττώματα όπως θρυμματισμό της επιφάνειας, αμμουδιά, τρύπες και μειωμένη αντοχή και ανθεκτικότητα. Ο κακός έλεγχος της υγρασίας των αδρανών σε εμπορικές μονάδες σκυροδέματος μπορεί να οδηγήσει σε περίσσεια νερού, προκαλώντας αιμορραγία και διαχωρισμό.

(4) Πολυκαρβοξυλικό υπερρευστοποιητικό σκυρόδεμα με υψηλή ρευστότητα επιρρεπές σε στρώσεις και διαχωρισμό

Σε πολλές περιπτώσεις, το πολύ ρευστό σκυρόδεμα που κατασκευάζεται με πολυκαρβοξυλικούς υπερρευστοποιητές, ακόμη και όταν ελέγχεται βέλτιστα ως προς τη δοσολογία και την περιεκτικότητα σε νερό, μπορεί να μην παρουσιάζει αιμορραγία, αλλά εξακολουθεί να τείνει να στρωματοποιείται και να διαχωρίζεται. Αυτό συνήθως εκδηλώνεται με τη βύθιση χονδροειδών αδρανών και την επίπλευση κονιάματος ή πάστας. Η έκχυση τέτοιου σκυροδέματος, ακόμη και χωρίς κραδασμούς, οδηγεί σε εμφανή στρώση και διαχωρισμό. Αυτό οφείλεται κυρίως σε μια ταχεία μείωση του ιξώδους του πολτού όταν χρησιμοποιούνται πολυκαρβοξυλικοί υπερρευστοποιητές με υψηλή ρευστότητα. Η προσθήκη πηκτικών παραγόντων μπορεί να επιλύσει εν μέρει αυτό το πρόβλημα, αλλά αυτοί οι παράγοντες συχνά μειώνουν σημαντικά τα αποτελέσματα μείωσης του νερού.

(5) Χωρίς συνεργική επίδραση με άλλους τύπους υπερρευστοποιητών

Στο παρελθόν, τα μείγματα σκυροδέματος μπορούσαν εύκολα να εναλλάσσονται μεταξύ των τύπων βοηθημάτων αντλίας χωρίς σημαντικές διαφορές μεταξύ εργαστηριακών και αποτελεσμάτων πεδίου. Ωστόσο, με την υιοθέτηση των πολυκαρβοξυλικών υπερρευστοποιητών, έχουν προκύψει ασυνέπειες στις ιδιότητες του μίγματος σκυροδέματος. Προκύπτουν απροσδόκητα προβλήματα, όπως ξηρά μείγματα ακόμη και με αυξημένη δόση νερού, ταχύτερη απώλεια καθίζησης σε σύγκριση με τα κανονικά βοηθήματα αντλίας και κακή εκφόρτωση. Η αντοχή του σκυροδέματος μπορεί επίσης να είναι απαράδεκτα χαμηλή. Παραδοσιακοί υπερρευστοποιητές, όπως λιγνοσουλφονικά, ναφθαλίνη, μελαμίνη, αλειφατικά και αμινο-σουλφονικά, μπορούν να αναμειχθούν για να ικανοποιήσουν συγκεκριμένες απαιτήσεις, συνήθως με αποτέλεσμα βελτιωμένη απόδοση. Αυτά τα μείγματα είναι συνήθως αμοιβαία διαλυτά, εκτός από μικρή κατακρήμνιση μεταξύ λιγνοσουλφονικών και ναφθαλενικών τύπων, η οποία δεν επηρεάζει τη χρήση. Ωστόσο, οι πολυκαρβοξυλικοί υπερρευστοποιητές συχνά στερούνται συνεργικής δράσης όταν συνδυάζονται με άλλους υπερρευστοποιητές και τα διαλύματά τους έχουν κακή αμοιβαία διαλυτότητα.

(6) Χωρίς εφέ τροποποίησης όταν προστίθενται κοινοί τροποποιητές

Λόγω περιορισμένων ερευνητικών επενδύσεων, οι περισσότερες έρευνες για πολυκαρβοξυλικούς υπερρευστοποιητές επικεντρώνονται στην ενίσχυση των πλαστικοποιητικών και μείωσης του νερού παρά στην προσαρμογή των προϊόντων στις συγκεκριμένες ανάγκες του έργου, όπως η προσαρμογή του χρόνου πήξης, του περιεχομένου αέρα ή του ιξώδους. Η μεταβλητότητα και η αστάθεια του τσιμέντου, των συμπληρωματικών υλικών και των αδρανών στη μηχανική καθιστούν απαραίτητη για τους προμηθευτές την ανάπτυξη προϊόντων πολυκαρβοξυλικών υπερρευστοποιητών που μπορούν να τροποποιηθούν σύμφωνα με τις απαιτήσεις του έργου. Επί του παρόντος, οι τεχνικές τροποποίησης βασίζονται κυρίως σε μεθόδους που αναπτύχθηκαν για παραδοσιακούς υπερρευστοποιητές όπως λιγνοσουλφονικό και ναφθαλίνη. Ωστόσο, οι δοκιμές δείχνουν ότι οι προηγούμενες μέθοδοι τροποποίησης δεν είναι απαραίτητα κατάλληλες για πολυκαρβοξυλικούς υπερρευστοποιητές. Για παράδειγμα, το επιβραδυντικό συστατικό του κιτρικού νατρίου, αποτελεσματικό με υπερρευστοποιητές με βάση τη ναφθαλίνη, δεν λειτουργεί για πολυκαρβοξυλικούς υπερρευστοποιητές και μπορεί ακόμη και να επιταχύνει την πήξη. Το κιτρικό νάτριο έχει επίσης κακή διαλυτότητα με πολυκαρβοξυλικούς υπερρευστοποιητές. Επιπλέον, διάφορα αντιαφριστικά, παρασυρόμενα αέρα και πυκνωτικά που χρησιμοποιούνται σε παραδοσιακούς υπερρευστοποιητές μπορεί να είναι ασύμβατα με πολυκαρβοξυλικούς υπερρευστοποιητές. Αυτό δείχνει ότι, λόγω της μοναδικής μοριακής δομής των πολυκαρβοξυλικών υπερρευστοποιητών, το τρέχον βάθος έρευνας και η συσσωρευμένη εμπειρία μηχανικής είναι ανεπαρκή για την αποτελεσματική τροποποίηση τους με άλλα χημικά συστατικά. Έτσι, οι θεωρητικές και τυπικές κατευθυντήριες γραμμές από προηγούμενες τροποποιήσεις υπερρευστοποιητών ενδέχεται να χρειάζονται περαιτέρω διερεύνηση και προσαρμογή για πολυκαρβοξυλικούς υπερρευστοποιητές.
